Das DCD (Daisy Chain Diagnose) ist unser intelligentes, pantentiertes Diagnosesystem für verschiedenste BERNSTEIN Produkte. In einer Reihenschaltung von BERNSTEIN Sicherheitskomponenten liefert es Ihnen zu jedem angeschlossenen Gerät umfangreiche Diagnosedaten.
Dank dieser Vielzahl an Informationen macht das Daisy Chain Diagnosesystem Maschinen und Anlagen effizienter. Denn es hilft durch intelligente und frühzeitige Wartungshinweise, Stillstandzeiten zu vermeiden.
Was versteht man unter "DCD" bzw. Daisy Chain Diagnose?
Das „DCD“ ist unser eigens entwickeltes „Daisy Chain Diagnosesystem“. Mit diesem System kann zu jedem integrierten Schalter oder Sensor in einer Sicherheitskette eine große Anzahl unterschiedlichster Diagnosedaten ausgelesen werden.
Beispielsweise ist es so möglich, unter anderem einen Kabelbruch oder Querschluss über das DCD zu identifizieren. Dank der eindeutigen Bezeichnung aller Komponenten innerhalb des Systems, ist sofort ersichtlich, wo sich das Problem befindet. Eine aufwändige Suche an der Maschine oder Anlage entfällt.
Natürlich kann auch ganz allgemein der Zustand eines Gerätes abgefragt werden. Im Falle des Sicherheitssensors SRF ist beispielsweise ersichtlich, ob ein Betätiger erkannt wurde und somit eine überwachte Tür geschlossen ist. Oder ob ein Not-Halt SEU betätigt wurde.
Das Ganze funktioniert nicht nur für elektronische Sicherheitskomponenten von BERNSTEIN, sondern auch für nahezu alle elektromechanischen Varianten. Diese können über einen intelligenten Adapter ganz einfach in die Reihenschaltung integriert werden.
Welche Produkte sind DCD-fähig?
BERNSTEIN bietet für das Daisy Chain Diagnosesystem eine Vielzahl an kompatiblen Produkten an. Komponenten, die das DCD-System unterstützen, sind unter anderem Sensoren wie der SRF-5, der Not-Halt SEU oder der smarte T-Adapter.
Zur Überwachung der Sicherheitskette bieten wir auch Sicherheitsrelais und Sicherheitssteuerungen mit integrierter DCD-Funktion an, wie beispielsweise das SCx und SCR P.
Die DCD-Diagnosedaten jedes angeschlossenen Geräts werden in einem dieser Relais, einer Steuerung oder in einem stand-alone-Diagnosegerät gesammelt und können über unterschiedliche, standardisierte Schnittstellen ausgegeben werden. Zum Beispiel via
- Ethernetbasiertem Feldbus
- Profinet
- Ethernet/IP
- EtherCat
- Modbus/TCP
- IO-Link
- USB an ein Laptop oder PC
- NFC an ein Smartphone
Welche Funktionen bietet das Diagnosesystem?
Je nach angeschlossenem Produkt stehen unterschiedliche Diagnoseinformationen zur Verfügung. Eine Übersicht dazu finden Sie in unserem SMART Safety Flyer.
Um die Zuordnung der Informationen zu vereinfachen, ist es möglich, jedem Sensor, jeder Sicherheitskette und der Maschine einen Namen und einen beschreibenden Text dauerhaft zuzuordnen. So kann der Anwendende den entsprechenden Sensor einfach identifizieren.
Darüber hinaus ist ein Fehlerspeicher vorhanden, der typische Fehlerdaten speichert, um die Suche zu vereinfachen.

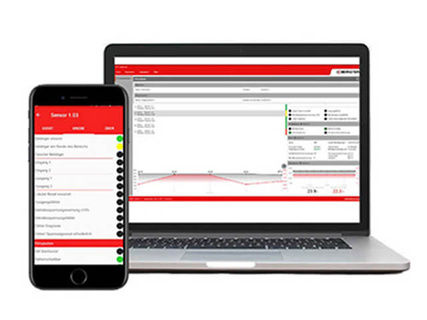

![Screenshot des Diagnosesystem DCD SMART Safety System: Screenshot des intelligenten Diagnosesystems als App oder PC-Software](/fileadmin/_processed_/e/d/csm_image-service-smart-safety-system-diagnosesystem_98cebe7353.jpg)
Welche Vorteile bietet die Daisy Chain Diagnose?
Mit dem Daisy Chain Diagnosesystem haben Sie alle Daten jederzeit im Blick. Zu jeder angeschlossenen Komponente sind umfangreiche Diagnosedaten verfügbar. Dadurch können:
- Fehlerquellen schnell und einfach identifiziert werden
- Servicekosten minimiert werden
- Stillstände vermieden werden
