Starre Bedienelemente und uniforme Arbeitsplätze, die gezwungene und unnatürliche Arbeitshaltungen abverlangen, sind in der Industrie ein Relikt vergangener Zeit – modernen Arbeitsschutzgesetzen sei Dank. Dadurch spielen ergonomische Arbeitsplätze eine immer größere Rolle in Unternehmen.
Denn Ergonomie erhält nicht nur die Gesundheit von Mitarbeitern, sondern impliziert auch eine optimale Leistungsfähigkeit.
Sie besitzt damit eine direkte Auswirkung auf die Wirtschaftlichkeit im Unternehmen, da die Produktivität gesteigert, die Fehlerquote minimiert und krankheitsbedingte Ausfälle reduziert werden können.
Themenübersicht
1. Ergonomie in wenigen Handgriffen
1.2. Ergonomische Maße in Anlehnung an DIN 33402-2
2.1. ergo.slide: Ergonomische Schnellverstellung einzelner Komponenten
2.2. flex.base: Wahlweise fixierter oder fahrbarer Standfuß für Bedienplätze
2.3. CS-480 B.flex: Ergonomische Anbindungen von Steuergehäusen oder IPCs
2.4. ergo.flex: Höhenverstellbare Bedienplätze für optimale Ergonomie
Ergonomie in wenigen Handgriffen
Unsere Produkte unterstützen Unternehmen dabei, ihre Bedienplätze ergonomisch komfortabel zu gestalten, damit sie flexibel und schnell mit wenigen Handgriffen an die Anforderungen und körperlichen Voraussetzungen verschiedener Mitarbeiter angepasst werden können.
Drehen, Hängen, Stellen, Sliden, Neigen, Rollen, Höhenverstellen – die Lösungen von BERNSTEIN für ergonomisch anpassbare Bedienplätze bieten viele Optionen und machen auch das fast Unmögliche in individuellen Kundenapplikationen möglich.
Besonders überzeugend unterstützt ein System regelmäßige Haltungswechsel bei der Bildschirmarbeit: Der ergo.slide von BERNSTEIN bietet eine einfache und unkomplizierte Höhenverstellung einzelner Komponenten eines Bedienplatzes, z.B. zur schnellen Anpassung der Tastaturhöhe.
Ergonomische Maße in Anlehnung an DIN 33402-2
Der Bediener einer Maschine sollte die Möglichkeit haben, das Arbeitsumfeld an seine individuellen Körpermaße, Körperkräfte und Anforderungen anpassen zu können.
Die BERNSTEIN AG legt daher, neben der einwandfreien Funktionalität seiner Lösungen, bei der Entwicklung von Neuprodukten besonderes Augenmerk auf die Ergonomie nach DIN ISO 33402-2

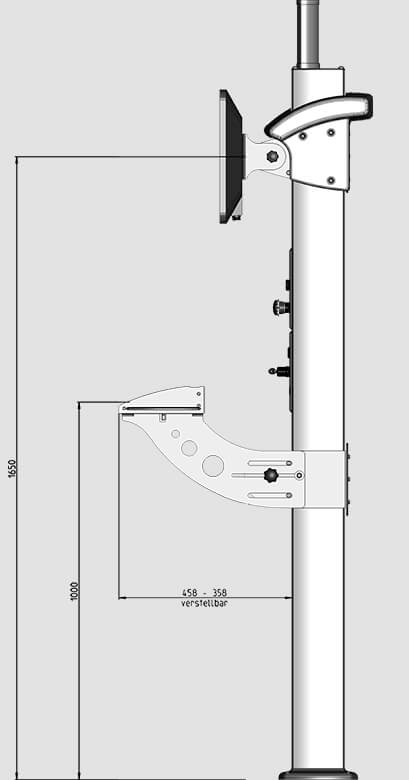

Säulenvariante
- Visualisierungshöhe (Normwert 1.650 mm)
- Mitte Bildschirm 1.650 ± 50 mm
- Dementsprechende Befestigungsposition des Montageelements / Sliders
- Tastaturhöhe (Normwert 1.000–1.100 mm)
- Unterkante Tastatur 950–1.100 mm
- Dementsprechende Befestigungsposition des Montageelements / Sliders

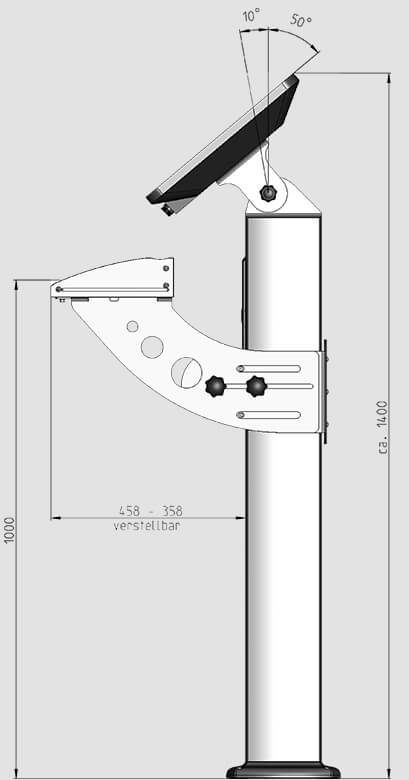

Pultvariante
- Max. Höhe 1350 mm bei 35°
- Direktverbau des IPCs am Neigungsadapter
- Neigbar in 5°-Schritten von 0– 60° einstellbar
- Tastaturhöhe (Normwert 1.000–1.100 mm)
- Unterkante Tastatur 950–1.100 mm
- Dementsprechende Befestigungsposition des Montageelements / Sliders
ergo.slideErgonomische Schnellverstellung einzelner Komponenten
Spontan und intuitiv - der Wechsel der Arbeitshaltung wird mit der Höhenverstellung ergo.slide zum selbstverständlichen Bestandteil des Arbeitsalltags.
Je einfacher, schneller und komfortabler eine Verstellung ist, desto häufiger wird sie genutzt. Der ergo.slide erfüllt alle Anforderungen für die voneinander unabhängige Höhenanpassung einzelner Komponenten eines Bedienplatzes.
So zum Beispiel an unterschiedliche Körperhaltungen, in Sekundenbruchteilen, nicht nach Tabelle und Digitalanzeige, sondern nach Körpergefühl, -größe und subjektiver Anforderung.

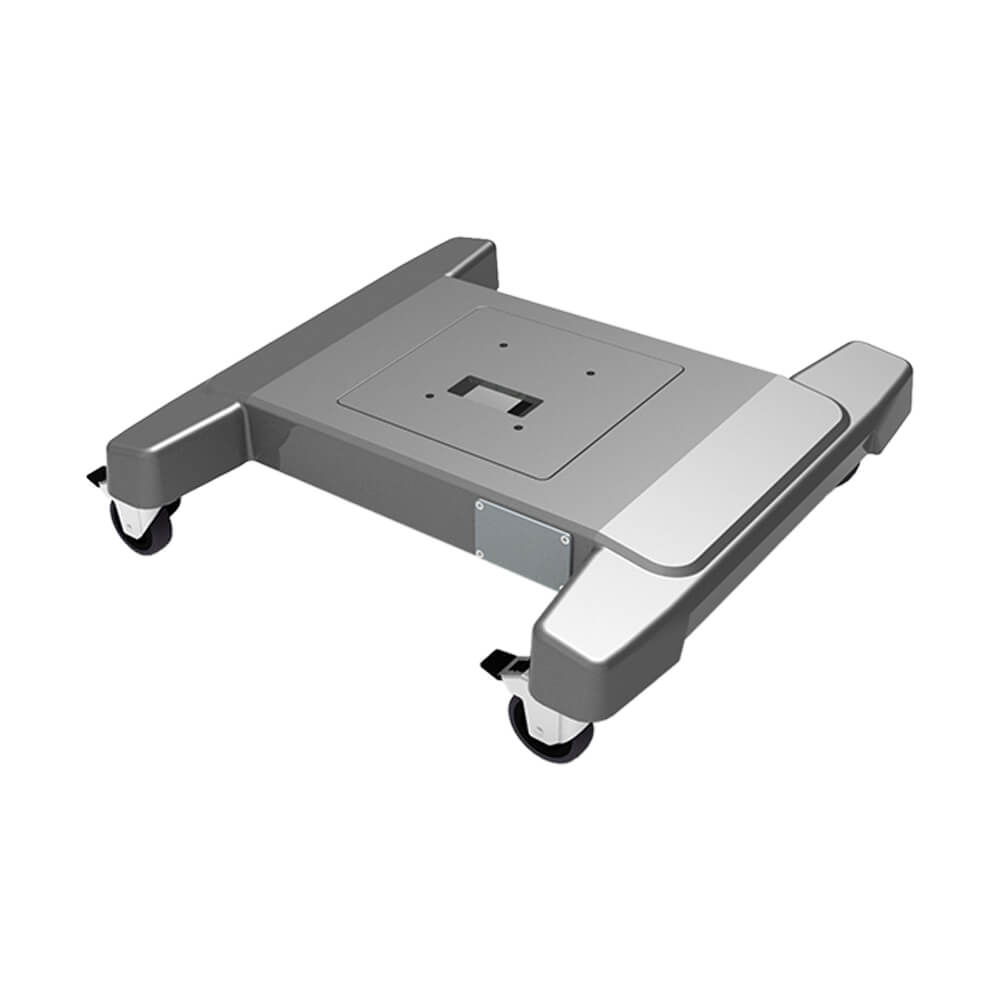

flex.baseWahlweise fixierter oder fahrbarer Standfuß für Bedienplätze
Eine Standfußlösung für Bedienplätze, die sich flexibel, wendig und doch stabil in der Produktion bewegen und platzieren lässt, bietet der flex.base. Optional ausgestattet mit vier feststellbaren Rollen sorgt der Standfuß sowohl für Mobilität als auch wahlweise für eine statische Positionierung aller BERNSTEIN Tragarmsysteme.
Diese ergonomisch durchdachte, wandelbare und hochwertige Bedienplatzkomponente ist eine hilfreiche Lösung, um die Mobilität und Flexibilität im Bereich Produktionstechnik zu optimieren.
Der Standfuß flex.base bietet eine innen liegende Kabelführung sowie einen optimalen Verdrahtungsraum im Fuß. Eine integrierte Erdung ist Bestandteil des Standfußes.
CS-480 B.flexErgonomische Anbindungen von Steuergehäusen oder IPCs

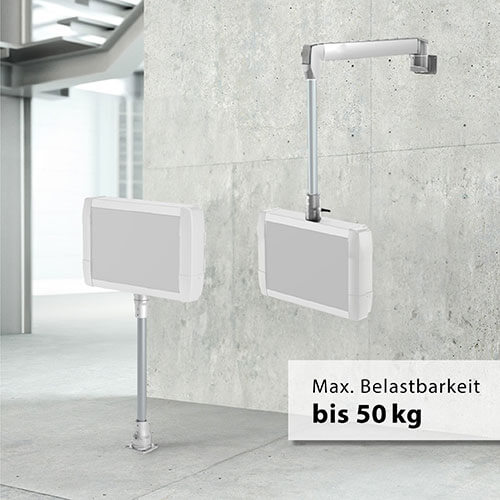

Als „kleinstes eigenständiges Tragsystem im Hause BERNSTEIN“ betiteln wir unser CS-480 B.flex. In der Tat: Groß ist das 48er Rundrohr zur Anbindung von Steuergehäusen oder gekapselten IPCs an Maschinen und Anlagen nicht.
Anbindungen von Steuergehäusen oder IPCs, die an Decken, Wänden oder auf dem Boden montiert sind, sind oft einfacher und ergonomischer zu positionieren, wenn der Anwender sie nach seinem Bedarf drehen kann. Für die Realisierung dieser Herausforderung eignet sich das CS-480 B.flex als Kupplung.
Darüber hinaus ist es als wahlweise fixierter oder drehbarer Standfuß einsetzbar. Es kann aber beispielsweise auch als Wandgelenk, drehbarer Winkel oder Panelkupplung verwendet werden.
Die Möglichkeiten sind auch miteinander kombinierbar, woraus sich weitere, nahezu unbegrenzte Optionen ergeben, spezifische Kundenapplikationen ergonomisch zu gestalten. Jede einzelne berücksichtigt dabei auch eine Erdung.
Das CS-480 B.flex ermöglicht ein Adaptieren der BERNSTEIN Tragsysteme CS-3000 und CS-3000 neXt.
ergo.flexHöhenverstellbare Bedienplätze für optimale Ergonomie
Mit dem höhenverstellbaren ergo.flex bietet BERNSTEIN eine innovative Erweiterung des Tragsystems CS-3000.
Denn diese Version bietet dank flexibler Höhenverstellung und innen liegender Kabelführung noch größeren Bedien- und Montagekomfort und passt sich den erforderlichen ergonomischen Bedürfnissen der Anwender individuell an.
Die integrierte Gasdruckfeder wirkt der eigenständigen und unkontrollierten Verstellung der adaptierten Bedieneinheit nach dem Lösen des Klemmhebels entgegen und verringert den notwendigen Kraftaufwand bei der gewünschten Höhenverstellung – für mehr Komfort und vor allem Sicherheit.
